Монтаж анкерных устройств для работы промышленных альпинистов

Устройство существующих кровель зданий в России на данный момент в большинстве случаев не позволяет обеспечить работу с применением систем канатного доступа (СКД) отвечающую требованиям правил, установленных законодательством Российской Федерации.

Анкерное устройство является обязательным компонентом системы безопасности. На существующих кровлях практически всегда отсутствуют установленные стационарные анкерные устройства. Поэтому, чаще всего для закрепления промышленные альпинисты используют то что есть на кровле - различные крышные элементы, прочность которых они оценивают "на глаз", исходя из своего опыта.

Особенность работ с применением СКД заключается в том, что специалисту для закрепления требуется всегда два независимых устройства - одно для закрепления рабочей линии (система позиционирования) и второе - для закрепления страховочной линии (страховочная система).

Решением заказчика стало абсолютно верное желание обеспечить кровлю стационарными анкерными устройствами, позволяющими сделать работу на высоте безопасной и эффективной. Наличие парапетов на кровле потребовало применения систем, которые позволяют исключить контакт верёвок с покрытием парапетов. Нагруженные верёвки, используемые промышленными альпинистами при работе, портят покрытия и их ремонт всегда является дорогостоящим.

Для решения этой задачи компанией Safe-Tec был разработан проект обеспечения кровли здания системой Аист, которая решает сразу все требования заказчика. Система состоит из стационарных опорных баз, устанавливаемых на структуру и переносных Г-образных анкерных устройств, которые можно быстро устанавливать в базы любом месте.

Особенности системы

• Сертифицирована по ТР ТС 019/2011.
• Может использоваться для работы с применением систем канатного доступа.
• Позволяет избежать контакта верёвок с элементами кровли.
• Позволяет обеспечить независимое закрепление позиционирующей системы (рабочей верёвки) и страховочной системы (страховочной верёвки).
• Г-образная консоль является поворотной, что обеспечивает безопасный подход специалиста к краю без потери страховки.
• Использование двух Г-образных консолей позволяет использовать V-образное закрепление линий для обеспечения горизонтальных перемещений на фасаде.
• Позволяет обеспечить максимально удобный выход промышленного альпиниста за край при вывешивании.

Для реализации был разработан проект, учитывающий все требования к системе. Был произведён расчёт рабочих нагрузок на все ответственные узлы системы.

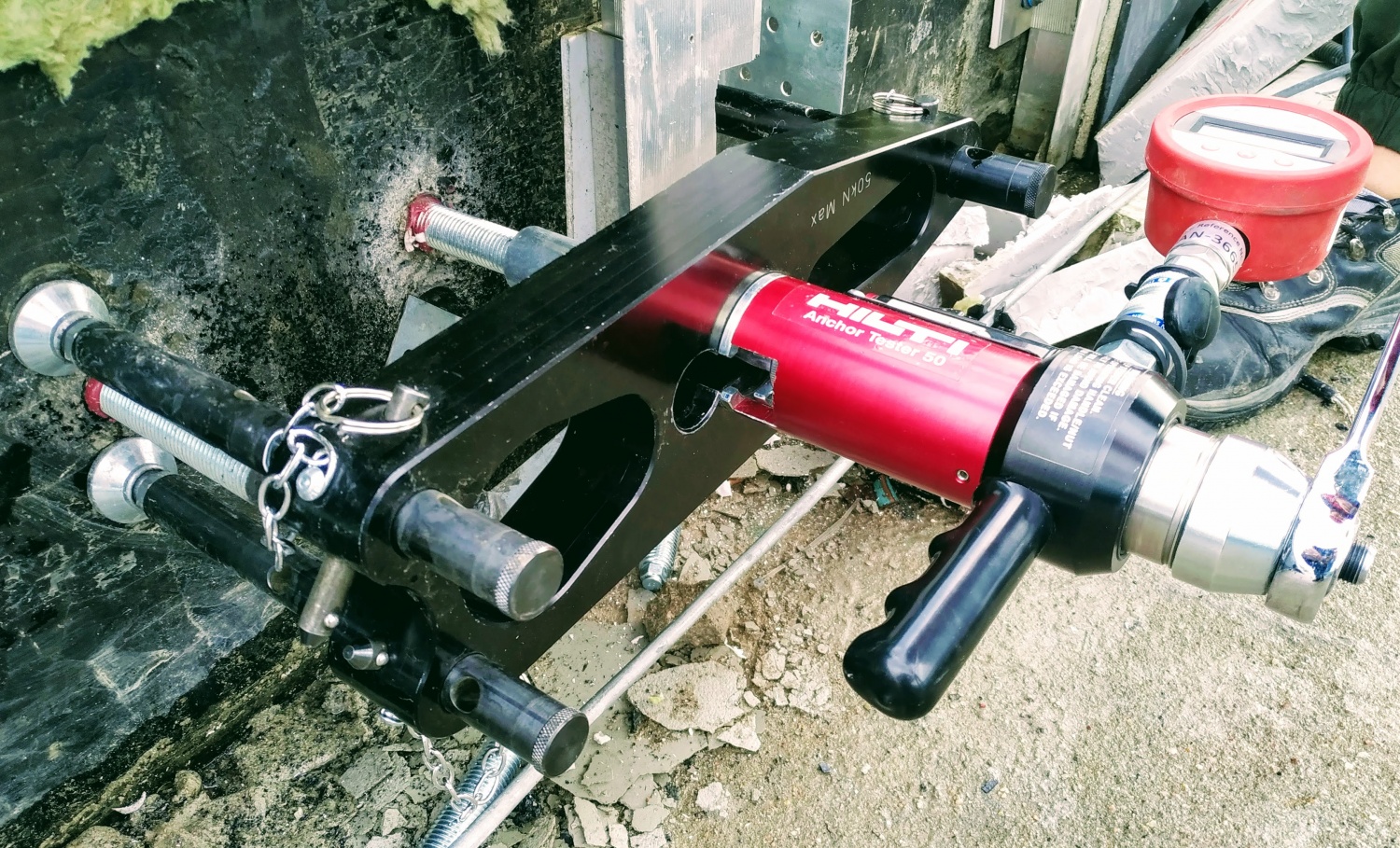

Перед началом монтажа ответственных узлов на всех участках, точки анкерного закрепления были испытаны и освидетельствованы аккредитованной лабораторией Hilti, с применением специального оборудования. Испытания показали прочность, многократно превышающую необходимую.

Монтаж

Задачей было установить 279 опорных баз на парапет из очень крепкого армированного бетона. Для этого потребовалось 1674 отверстия 22 мм с установкой химических анкеров Hilti.
