Особенности проектирования и реализации систем безопасности на кровлях

Несмотря на то, что разработка систем безопасности для работ на кровлях кажется несложной задачей, на практике это один из самых непростых аспектов обеспечения безопасности на высоте. Сложность обусловлена необходимостью учитывать множество факторов, проводить их детальный анализ и находить наилучшее решение.

Выбор средств защиты: коллективные или индивидуальные

Стратегия защиты от падения с высоты формируется на основе тщательной оценки рисков. Она становится результатом комплексного анализа всех параметров и потенциальных угроз, связанных с конкретной зоной и видом работ на кровле. Для обеспечения безопасности работника можно использовать как коллективные, так и индивидуальные средства защиты, либо комбинировать их.

Коллективные средства защиты (защитные ограждения)

При планировании системы безопасности для высотных работ в первую очередь стоит рассмотреть возможность применения коллективных средств защиты. Их использование может позволить частично или полностью отказаться от индивидуальных средств (анкерных устройств, страховочно-амортизирующих подсистем, привязей) и минимизировать риск падения с высоты. Кроме того, такие системы обеспечивают безопасность нескольких работников одновременно в одной рабочей зоне.

На кровле коллективные средства защиты обычно представляют собой защитные ограждения. Они могут быть как стационарными, так и временными (переносными). При разработке технического решения для ограждений необходимо учитывать требования нормативных документов и правила установки, которые закреплены в Приказе Минтруда России от 16.11.2020 №782н «Об утверждении Правил по охране труда при работе на высоте».

Основные требования к защитным ограждениям:

• высота — не менее 1,1 метра;
• способность выдерживать нагрузку — не менее 0,4 кН/м.

Виды ограждений

Стационарные — устанавливаются на постоянной основе, не предусматривают переноса или переустановки. Для их монтажа необходимо разработать проект и рабочую документацию.

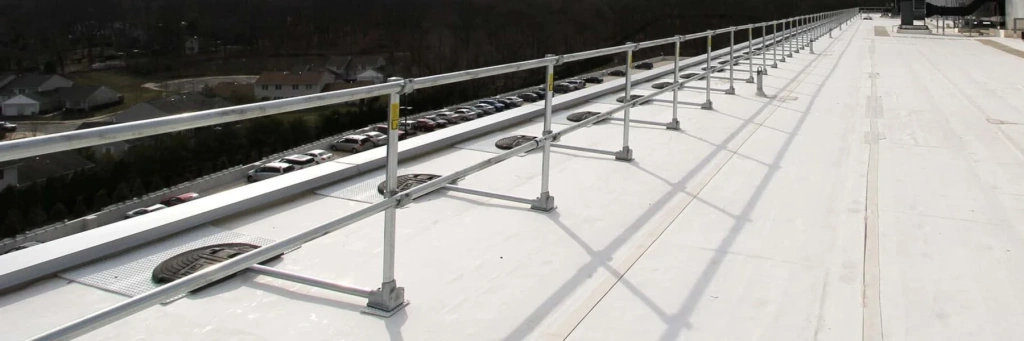

Переносные — устанавливаются на время проведения работ и могут быть демонтированы при необходимости. Часто используются модульные защитные ограждения с пригрузом.

Индивидуальные средства защиты (анкерное устройство, привязь, подсистема)

Когда работник находится на кровле, он использует средства индивидуальной защиты: надевает привязь и с помощью, например, страховочного или удерживающего стропа крепится к анкерному устройству. Однако главная сложность в такой системе — обеспечить возможность анкерного закрепления. Существует множество параметров и методов, которые необходимо учесть для разработки оптимального решения.

Анкерные устройства или структуры для применения в качестве точки закрепления переносных анкерных устройств

До момента, пока на законодательном уровне не было утверждено правило необходимости наличия системы безопасности на кровле (структурных или стационарных анкерных устройств) использовались любые способы организации работы с применением страховочных систем. Использовались все элементы кровли, которые визуально могли быть точкой закрепления системы. Зачастую надёжность этих элементов является слабой и не соответствует требованиям безопасности. И самое главное, поскольку зачастую способ крепления этих элементов скрыт, например гидроизоляцией, то оценить надёжность точки не представляется возможным.

На данный момент кровля должна быть оснащена системой безопасности и содержать либо проектные элементы, используемые в качестве структурных анкеров, либо стационарной системой безопасности на базе локальных анкерных точек и/или анкерных линий. Структурные анкеры являются элементами для закрепления на них переносных анкерных устройств. Для примера, это может быть установленная конструкция в виде горизонтально закреплённой трубы, которая является элементом кровли, указана в проекте и имеет расчётную прочность, необходимую для соответствия требованиям безопасности. На трубу работник может установить анкерный строп (переносное анкерное устройство), к которому присоединить подсистему.

Более эффективным решением является оснащение кровли сертифицированными и соответствующими требованиям ТР ТС 019/2011 анкерными устройствами, типы которых могут быть разными: локальные анкерные точки, гибкие или жёсткие анкерные линии, анкерные столбики. Применение тех или иных типов анкерных устройств зависит от результата труда специалистов, понимающих риски, оценивших их и разработавших комплекс решения на базе типов анкерных устройств.

Основные вопросы, которые учитываются при разработке типа системы безопасности и её проектировании

Самым главным вопросом при организации системы безопасности является решение какой тип и их комбинации может применяться: страховочная система, необходимая для остановки падения, удерживающая система, не позволяющая работнику подойти к краю и позиционирующая система, позволяющая работнику нагружать систему для фиксации положения тела.


Вторым по важности вопросом, который требуется решить это расположение анкерных устройств для конкретного типа системы. Как расположить анкерные линии и стационарные точки на кровле, чтобы минимизировать риск падения и его результатов, если падение произошло.

Аспекты, влияющие на решение

Наклон кровли – основной вопрос.

Важно понимать, что наклон кровли накладывает определяющее требование к выбору типа системы. Страховочная и удерживающая системы могут применяться только там, где работник перемещается ногами без участия дополнительных средств. Если уклон кровли не позволяет ему уверенно перемещаться по поверхности и проводить работы в любое время года и условиях, то страховочные и удерживающие системы не являются достаточным условием снижения рисков. Гибкие анкерные линии в этом варианте не подходят, поскольку не могут выполнять роль компонента системы позиционирования.

Поверхность кровли и способы установки

Существует большое количество типов кровли и их гидроизоляции, которые привносят большие трудности при организации крепления анкерных устройств и их компонентов. Прочность узла крепления должна соответствовать расчётной величине и это становится очень большой проблемой при разработке проекта. Оптимальным с точки зрения прочности является установка кронштейнов и столбов в несущие элементы кровли или подкровельного пространства, но возникает большие риски нарушения гидроизоляции при дальнейшей эксплуатации. При возможности исключения значительного вмешательства в гидроизоляционный слой эту возможность необходимо использовать.

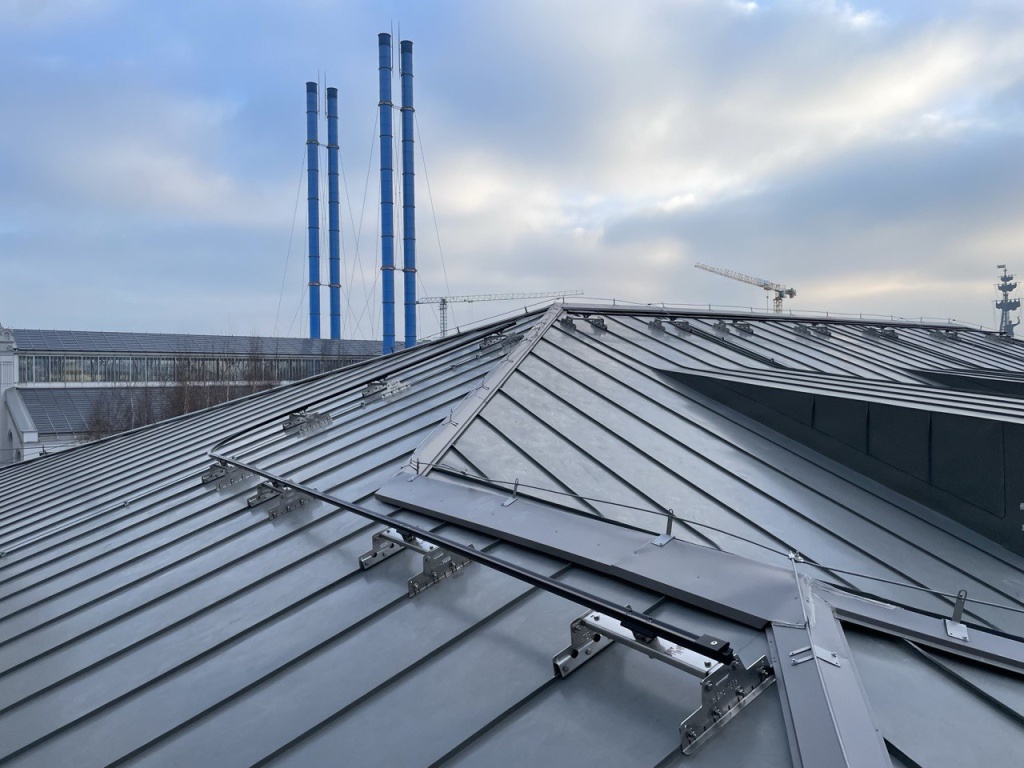

Анкерная линия установлена на фальцы и нет вмешательства в структуру кровли

Климатические зоны: проблема зимнего периода

Зачастую расположенные вдоль края наклонной кровли анкерные линии сносит льдом, образующемся при таянии. Масса снега и льда слишком большая и шансов сохранить анкерную линию в рабочем состоянии при весеннем таянии очень малы. Учитывая этот фактор, зачастую оправдано расположение анкерных линий вдоль козырьков кровли.

Минимизация рисков с точки зрения опасности маятникового эффекта и малого запаса глубины

Расположение анкерных устройств, включая анкерные линии должно минимизировать риски маятникового эффекта при остановке падения. Подсистема к анкерному устройству от привязи работника должна быть перпендикулярна краю кровли. Иначе при остановке падения строп или канат может быть перерезан или перетёрт краем кровли, может быть угроза удара о элементы фасада, а также может получиться падение до земли в случае малой безопасной глубины при падении. При малой высоте кровли также необходимо учитывать необходимость сокращения глубины падения. И в этом случае всегда оправданным является применение жёстких анкерных линий, у которых нет провиса.

Непрерывность страховки

Чем меньше работнику требуется действий при организации своей безопасности, тем больше надёжность системы. Одним из самых распространённых причин, приводящих к аварийному и несчастному случаю, является человеческий фактор. Именно по этой причине на кровлях самым распространённым решением является система на базе анкерных линий, которая позволяет обеспечить непрерывность обеспечения безопасности для больших расстояний при перемещении.

Заключение

Обеспечение безопасности на кровле всегда является сложным инженерным решением, учитывающим множество факторов и рисков. Зачастую самостоятельное реализованное решение эксплуатанта здания не только является не легитимным, но и опасным. Обязательным этапом разработки решения обеспечения безопасности является оценка рисков, которая учитывает все аспекты каждой конкретной зона пребывания работников на высоте. Также обязательным условиями является разработка проектной документации, монтаж специализированными и авторизованными специалистами, ввод в эксплуатацию и периодические проверки анкерных устройств.
